860-960MHz, 增益：6 dBi, 全向,128 x 128 x 20mm,效率：80%,IP67
专为室内和室外应用设计，防护等级：IP67
低剖面贴片天线
极低的驻波比和轴向比
防风雨和防紫外线天线罩
可定制连接器和电缆
天线罩采用白色高强度ASA工程塑料
6dBic峰值增益，圆极化
专为室内和室外应用设计，防护等级：IP67
低剖面贴片天线
极低的驻波比和轴向比
防风雨和防紫外线天线罩
可定制连接器和电缆
天线罩采用白色高强度ASA工程塑料
6dBic峰值增益，圆极化
外置天线
860-960MHz
增益：6 dBi
全向
RFID
线极化
SISO
IP67
产品型号
BRA-02SR 天线
产品功能特性
电气特性:它是UHF RFID应用的通用天线，具有高增益和低驻波比。
机械性能:外形美观，体积小，采用防水圈与硅胶双重防水设计、外壳采用工程塑料ASA材质和加强筋位设计、适合各种恶劣环境使用。
主要用途及适用范围
BRA-02SR型天线可方便地应用门禁、仓储、物流、零售等UHF频段的RFID场合中。
性能指标
频率范围: 840MHz～960MHz
电压驻波比: ≤1.3:1
增益:: > 6 dBic
H侧HPBW: 90°
E侧HPBW: 90°
极化: 圆极化
相对湿度: 5%～95%
输入阻抗: 50±1Ω
接头类型: SMA-50KFD 母头
机械指标
尺寸 128mm×128mm×20mm
重量: 0.3kg (不含支架)
材质: 工程塑料ASA，铝
颜色: 乳白色
防护等级: IP67
工作温度: -40℃~+ 85℃
储藏温度: -40℃~+ 85℃

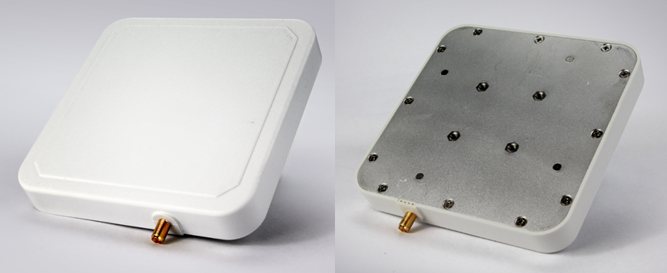

图1. 天线照片
安装方式

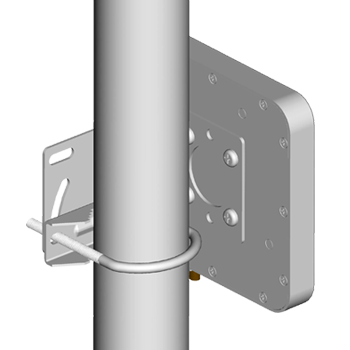

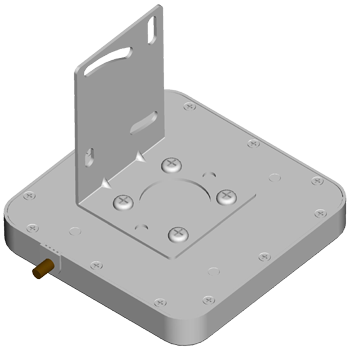

BRA-02SR型天线可通过自带支架或用户自配支架安装在钢架结构或支柱上，通过同轴线与读写器连接。天线可横向或竖向安装，取决于支架的安装方位，安装后可根据实际情况调整天线的倾角。天线支架为备选件，客户可根据需要进行选择。
型号 | 重量 | 尺寸 (长x宽x 高) | 连接器 | 颜色 |
BRA-02SR | 0.3kg | 128 x 128 x 20mm | SMA外螺纹母头 | 白色 |
型号 | 重量 | 尺寸 (长x宽x 高) | 连接器 | 颜色 |
BRA-02SR | 0.3kg | 128 x 128 x 20mm | SMA外螺纹母头 | 白色 |
商品海关编码 | 8517707090 | |||
美国商品海关编码 | 8517620010 | |||
